하이라이트:
                                                                                                                                                                                                                                                                                                                40a RCD 회로 차단기, 30개 ｍÅ 알씨드 회로 차단기


상품 이름:	40a RCD 회로 차단기	정격 전류:	16A, 25A,32A,40A, 63A, 80A,100A
폴란드:	2Pole (1P+N), 4Pole (3P+N)	정격 전압:	2Pole : 230V/240V, 4Pole : 400V/415V
정격 주파수:	50/60Hz	평가된 나머지 동작시 전류:	30mA,100mA,300mA
단락 전류 Inc:	Ic 10000A	표준:	IEC 61008-1, 국제전기기술위원회 62423

상품 이름:	40a RCD 회로 차단기
정격 전류:	16A, 25A,32A,40A, 63A, 80A,100A
폴란드:	2Pole (1P+N), 4Pole (3P+N)
정격 전압:	2Pole : 230V/240V, 4Pole : 400V/415V
정격 주파수:	50/60Hz
평가된 나머지 동작시 전류:	30mA,100mA,300mA
단락 전류 Inc:	Ic 10000A
표준:	IEC 61008-1, 국제전기기술위원회 62423

40a RCD 회로 차단기

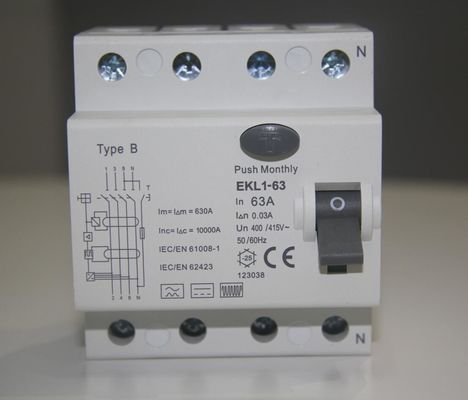

40A 4 막대기 30mA B형 행동 양식 10KA 잔류전류 RCD 회로 차단기

빠른 세부 사항

정상적 AC 뿐 아니라 B형 행동 양식 RCD는 고주파 AC과 순수한 DC 접지 누설전류를 발견할 수 있습니다. 화재의 더 리스크를 즐이고 또는 전기적인 공급의 자동절단을 통한 전기 사형이 RCCB EKL1-63B의 적정 형태 중에서 선택에 의존합니다.

상술

유형 (느껴진 어스 누설의 웨이프 폼)	비 타입 RCCB
안에 경향을 평가했습니다	40A,63A, 80A,100A
막대기	2Poles와 4Poles
정격 전압 우에	2Pole : 230V / 240V, 4Pole : 400V / 415V
절연 전압 Ui	500V
정격 주파수	50/60Hz
평가된 나머지 작동 경향(I n)	30mA,100mA,300mA
평가된 나머지 제작과 차단 용량 (I m)	500(In=2540A) 630(In=63A)
단락 전류 Inc= I Ｃ	10000A
SCPD는 녹습니다	10000
I 엔 하에 브레이크 시간	≤0.1s
평가된 충동 내성 전압(1.5/50) 우임피	4000V
ind에 있는 유전 시험 전압.Freq. 1 분 동안	2.5kV
전기적 수명	2,000이지 사이클
기계 수명	4,000이지 사이클

설치

접촉 위치 지표	예
보호 급	IP20
대기 온도 (매일 average≤35' Ｃ로)	-5' C~+40' Ｃ
저장 온도	-25' C~+70' Ｃ
단말 접속 타입	케이블 / 핀형 버스바 / 유자형 버스바
케이블을 위한 단말기 크기 위 / 바닥	25mm2 18-3AWG
버스바를 위한 단말기 크기 위 / 바닥	25mm2 18-3AWG
조임 토크	2.5Nm 22In 파운드
장착	빠른 속도 장치에 의한 딘 레일 EN60715(35mm)에
연결	상단과 바닥으로부터

전류 범위를 작동시키기

헐렁헐렁한 각	나 n>0.01A	나 n≤0.01A
0'	0.35I n≤I≤1.4I 엔	0.35I n≤I ≤2I 엔
90'	0.25I n≤I≤1.4I 엔	0.25I n≤I ≤2I 엔
135'	0.11I n≤I≤1.4I 엔	0.11I n≤I ≤2In

발견할 수 있는 웨이프 폼	민감한 직류를 고동치기	과전류 증명
비는 분류됩니다 갑자기 적용되거나 천천히 증가하든지 아니든지, 트리핑은 사인 곡선 AC 잔류전류 펄스용 DC 잔류전류, 직접적 잔류전류를 고동치는 1000Hz에 달하는 나머지 정현파 전류를 교체하는 것을 위해 그리고 매끄러운 직접적 잔류전류를 위해 보증됩니다.	그들은 전원 주파수의 한번 기간 이내에 0 또는 거의 0에 도달하는 AC과 풀세이팅 DC 누전에 반응합니다.	RCCB의 서지 용량. 최고 250A까지 상승 전류 값으로 표준화된 8/20 υs 과전류 파도 acc.to VDE 0432 파트 2에 작동하지 않기.

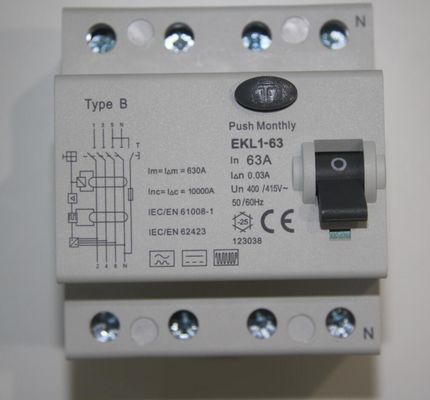

40a RCD 회로 차단기 2

애플리케이션

EV와 PV 설치
주파수 변환기
UPS 설치
고주파 전원 컨버터
사이트 파워 소모품 캐비닛을 구축하기
EKL1-63 매끄러운 DC 잔류전류와 더불어 다중-주파수의 복합체인 DC를 고동치면서, B형 행동 양식 알씨즈는 사인 곡선 AC을 발견할 수 있습니다. 게다가, 트리핑 조건은 50Hz부터 1kHz까지 상이한 주파수로 규정됩니다. AC 전기 배분 네트워크에, 순수한 DC 잔류전류는 주로 3상 수정 회로에서 발생되 그러나 또한, 약간의 특별한 단일 상 rectifiers.MIDA-80B B형 행동 양식 RCD부터 가변속구동, PV 시스템, EV 충전소와 의학 장비와 같은 3상 정류기와 부하를 위해 사용되도록 의도됩니다.

기능

B형 행동 양식 회로 차단기 전기회로 제어.
직접 접촉에 반대하여 간접적 접촉과 애디내셔널프로텍션에 대해 사람들을 보호하세요.
절연 고장으로 인해 화재 위험에 대해 설치를 보호하세요.잔류전류 회로 차단기는 주택, 털트어리섹터와 산업 선정 발견할 수 있는 웨이프 폼에서 사용됩니다
비 클래스 트리핑은 사인 곡선 AC 잔류전류 펄스용 d레지듀얼 경향을 위해 보증됩니다,
직접적 나머지 EKL1-63B를 고동치는 to1000Hz 위로 알앵테르앵그르이듀얼 정현파 전류
경향과 평면을 위한 다이렉트레시듀얼 경향, 갑자기 적용되거나 천천히 증가하고든지 아니든지.
직접 접촉 EKL1-63B에 대한 트리핑 민감도 30mA -추가적 보호.
즉석인 시간을 작동시킬 때, 그것은 (시간 지연 없이) 순간 트리핑을 보증합니다.

구조와 특징

우아한 외양 ; 커버와 아크 모양에서 핸들은 쾌적 운전을 만듭니다.
기간을 보여주는 접촉 위치
투명성 덮개는 브랜드를 옮기기를 계획했습니다.
순회를 보호하기 위한 과부담의 경우에, RCCB는 고장 선로의 빠른 솔루션을 가능하게 하는 중앙 위치에 여행과 체류를 취급합니다. 손으로 운영될 때 핸들은 그와 같은 위치에 머무를 수 없습니다. 접지 고장 / 누설 전류에 대한 보호와 차단의 기능을 제공합니다.
높은 단락 전류 내성 성능 EKL1-63B
단말기와 핀 / 포크 타입 부스바 연결 장치에 적용할 수 있습니다
fi를 갖춘 채 거는 연결 단자 EKL1-63B RCCB 브레이커를 보호했습니다
항발화성 플라스틱 부분은 비정상인 히팅과 강한 충격을 견딥니다
접지 고장 / 누설 전류가 발생하고, 평가된 민감도를 초과할 때 자동적으로 회로를 끊으세요. 전력이 2 현재 경로로 전압을 공급하고 정렬시키고, 외부 간섭 량, 전압 변동 값 EKL1-63B 단주 RCCB로 부터 벗어나에 독립합니다 ; 투-폴 RCCB ; 3극 RCCB ; 4 현재 경로, 4극 RCCB 전류 회로 차단기와 3극 RCCB
