| 브랜드 이름: | ANS |
| 모델 번호: | ANS-RCBO-32A |
| MOQ: | 1PC |
| 가격: | USD |
| 포장에 대한 세부 사항: | 표준 수출 패키지 |
| 지불 조건: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |

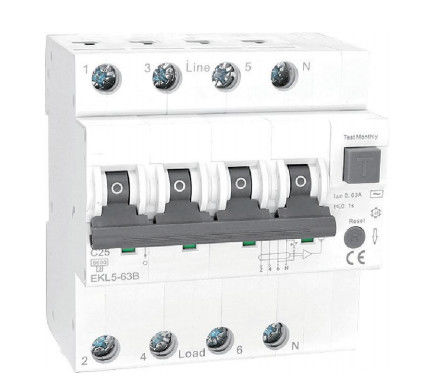

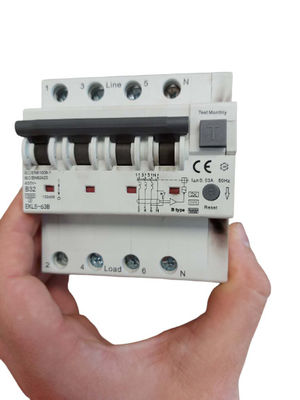

4극 B형 RCBO 4극 B32A 0.03mA 잔류전류 RCBO 차단기
기술 데이터
| 방법 | 전자 | ||||||||||||||||||||||||||||||
| 유형 정격 전류 |
NS 16,20,25,32,40,50,63A |
||||||||||||||||||||||||||||||
| 폴란드 | 2P(1P+N),4P(3P+N) | ||||||||||||||||||||||||||||||
| 2P 240V~ | |||||||||||||||||||||||||||||||
| 정격 전압 Ue 절연 전압 Ui |
4P 415V~ | ||||||||||||||||||||||||||||||
| 500V | |||||||||||||||||||||||||||||||
| 정격 주파수 | 50/60Hz | ||||||||||||||||||||||||||||||
| 정격 잔류 동작 전류(I△n) | 30,100,300mA | ||||||||||||||||||||||||||||||
| I△n 이하의 휴식시간 | ≤0.1s(S형 <0.5s) | ||||||||||||||||||||||||||||||
| 정격 차단 용량 | 6,000A | ||||||||||||||||||||||||||||||
| 에너지 제한 클래스 | 삼 | ||||||||||||||||||||||||||||||
| 정격 임펄스 내전압(1.5/50) Uimp | 4,000V | ||||||||||||||||||||||||||||||
| ind.Freq에서 유전체 테스트 전압1분 동안 | 2kV | ||||||||||||||||||||||||||||||
| 오염도 | 2 | ||||||||||||||||||||||||||||||
| 열자기 방출 특성 | 기원전 | ||||||||||||||||||||||||||||||
기계적 특징
| 전기적 수명 | 4,000 사이클 | ||||||||||||||||||||||||||||||
| 기계적 수명 접점 위치 표시기 |
10,000 사이클 예 |
||||||||||||||||||||||||||||||
| 보호 등급 | IP20 | ||||||||||||||||||||||||||||||
| 열 소자 설정을 위한 기준 온도 | 30℃ | ||||||||||||||||||||||||||||||
| 주변 온도(일평균≤35℃) | -5℃~+40℃ | ||||||||||||||||||||||||||||||
| 보관 온도 | -25℃~+70℃ | ||||||||||||||||||||||||||||||
설치
| 단자 연결 유형 케이블용 단자 사이즈 상하 |
케이블/핀형 부스바/U형 부스바 25mm2 18-3AWG |
||||||||||||||||||||||||||||||
| 부스바용 터미널 크기 상단/하단 | 25mm2 18-3AWG | ||||||||||||||||||||||||||||||
| 조임 토크 | 2.5Nm 22In-lbs | ||||||||||||||||||||||||||||||
| 설치 | 빠른 클립 장치를 사용하여 DIN 레일 EN60715(35mm)에서 | ||||||||||||||||||||||||||||||
| 연결 | 위에서부터 | ||||||||||||||||||||||||||||||
| 보조 접점 | EKM1-OF | ||||||||||||||||||||||||||||||
| 알람 접점 션트 릴리스 |
EKM1-FB EKM1-MX |
||||||||||||||||||||||||||||||
| 지연 각도 0° |
I△n>0.01A 0.35I△n≤I△≤1.4I△n |
I△n≤0.01A 0.35I△n≤I△≤2I△n |
|||||||||||||||||||||||||||||
| 90° | 0.25I△n≤I△≤1.4I△n | 0.25I△n≤I△≤2I△n | |||||||||||||||||||||||||||||
| 135° | 0.11I△n≤I△≤1.4I△n | 0.11I△n≤I△≤2I△n | |||||||||||||||||||||||||||||
인증:TUV
|
|
