| 브랜드 이름: | ANS |
| 모델 번호: | ANS-RCD-32A |
| MOQ: | 1PC |
| 가격: | USD |
| 포장에 대한 세부 사항: | 표준 수출 패키지 |
| 지불 조건: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |

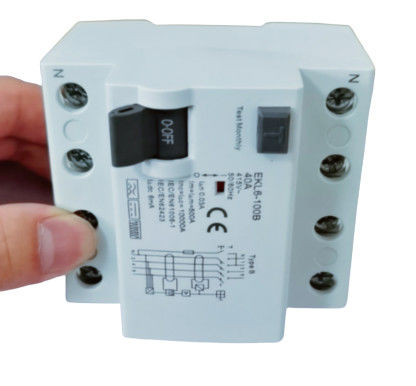

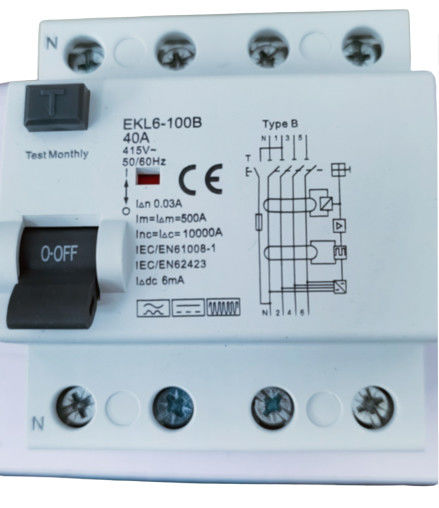

차단기 Rcd RCCB 잔류 전류 장치 차단기 40A DC 6mA 보호 RCCB 차단기
기술 데이터
| 방법 | 전자기 | ||||||||
| 유형(누전 감지 파형) 정격 전류 |
NS25,40,63A | ||||||||
| 폴란드 | 2P,4P | ||||||||
| 정격 전압 Ue | 2P 240V~, 4P 415V~ | ||||||||
| 절연 전압 Ui | 500V | ||||||||
| 정격 주파수 | 50/60Hz | ||||||||
| 정격 잔류 동작 전류(I△n) | 30mA | ||||||||
| 정격 잔류 동작 전류(I△dc) | 6mA | ||||||||
| 정격잔류 차단용량(I△m) | 500A(In≤40A), 10In(In>40A) | ||||||||
| 단락 전류 Inc= I△c | 10,000A 10000 | ||||||||
| I△n 이하의 차단시간 정격임펄스내전압(1.5/50) Uimp | ≤0.1s 4000V | ||||||||
| ind.Freq에서 유전체 테스트 전압1분 동안 | 2.5kV | ||||||||
| 전기적 수명 | 2,000 사이클 | ||||||||
| 기계적 수명 | 4,000 사이클 | ||||||||
설치
| 접점 위치 표시기 | 예 | ||||||||
| 보호 등급 주위온도(일평균≤35℃) |
IP20 -5℃~+40℃ |
||||||||
| 보관 온도 | -25℃~+70℃ | ||||||||
| 단자 연결 유형 | 케이블/핀형 부스바/U형 부스바 | ||||||||
| 케이블용 단자 사이즈 상하 | 35mm2 18-3AWG | ||||||||
| 부스바용 터미널 크기 상단/하단 | 35mm2 18-3AWG | ||||||||
| 조임 토크 | 2.5Nm 22In-lbs | ||||||||
| 설치 | 빠른 클립 장치를 사용하여 DIN 레일 EN60715(35mm)에서 | ||||||||
| 연결 | 양방향 전원 공급 | ||||||||
| 지연 각도 0° |
I△n>0.01A 0.35I△n≤I△≤1.4I△n |
I△n≤0.01A 0.35I△n≤I△≤2I△n |
|||||||||||||||||||||||||||||
| 90° | 0.25I△n≤I△≤1.4I△n | 0.25I△n≤I△≤2I△n | |||||||||||||||||||||||||||||
| 135° | 0.11I△n≤I△≤1.4I△n | 0.11I△n≤I△≤2I△n | |||||||||||||||||||||||||||||
인증:TUV
|
|
