| 브랜드 이름: | ANS |
| 모델 번호: | ANS-RCBO-32A |
| MOQ: | 1PC |
| 가격: | USD |
| 포장에 대한 세부 사항: | 표준 수출 패키지 |
| 지불 조건: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |

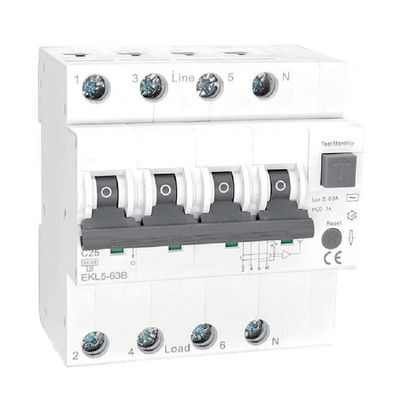

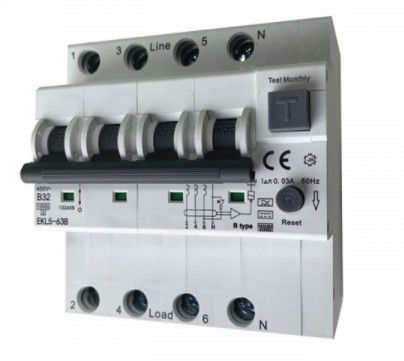

과전류 보호 B형 행동 양식 RCBO 4 막대기 B32 MCB RCD 회로 차단기와 비 종류 RCCB
기술 데이터
| 방식 | 전자적입니다 | ||||||||||||||||||||||||||||||
| 타입 안에 경향을 평가했습니다 |
B16,20,25,32,40,50,63A | ||||||||||||||||||||||||||||||
| 막대기 | 2P(1P+N), 4P(3P+N) | ||||||||||||||||||||||||||||||
| 2P 240V~ | |||||||||||||||||||||||||||||||
| 정격 전압 우에 절연 전압 Ui |
4P 415V~ | ||||||||||||||||||||||||||||||
| 500V | |||||||||||||||||||||||||||||||
| 정격 주파수 | 50/60Hz | ||||||||||||||||||||||||||||||
| 평가된 나머지 작동 경향(I△n) | 30,100,300mA | ||||||||||||||||||||||||||||||
| I△n 하에 브레이크 시간 | ≤0.1s (Ｓ 타입 <0.5s) | ||||||||||||||||||||||||||||||
| 정격 차단 용량 | 6,000A | ||||||||||||||||||||||||||||||
| 클래스를 제한하는 에너지 | 3 | ||||||||||||||||||||||||||||||
| 평가된 충동 내성 전압(1.5/50) 우임피 | 4,000V | ||||||||||||||||||||||||||||||
| ind에 있는 유전 시험 전압.Freq. 1 분 동안 | 2kV | ||||||||||||||||||||||||||||||
| 오염 정도 | 2 | ||||||||||||||||||||||||||||||
| 자기열 방출 특성 | B,C | ||||||||||||||||||||||||||||||
애플리케이션
기계적 특성
| 전기적 수명 | 4,000이지 사이클 | ||||||||||||||||||||||||||||||
| 기계 수명 접촉 위치 지표 |
10,000이지 사이클 예 |
||||||||||||||||||||||||||||||
| 보호 급 | IP20 | ||||||||||||||||||||||||||||||
| 열 요소의 지기 위한 기준 온도 | 30C | ||||||||||||||||||||||||||||||
| (매일 average≤35C로) 대기 온도 | -5C~+40C | ||||||||||||||||||||||||||||||
| 저장 온도 | -25C~+70C | ||||||||||||||||||||||||||||||
설치
| 단말 접속 타입 케이블을 위한 단말기 크기 위 / 바닥 |
케이블 / 핀형 버스바 / 유자형 버스바 25mm2 18-3AWG |
||||||||||||||||||||||||||||||
| 버스바를 위한 단말기 크기 위 / 바닥 | 25mm2 18-3AWG | ||||||||||||||||||||||||||||||
| 조임 토크 | 2.5Nm 22In 파운드 | ||||||||||||||||||||||||||||||
| 장착 | 빠른 속도 장치에 의한 딘 레일 EN60715(35mm)에 | ||||||||||||||||||||||||||||||
| 연결 | 상부로부터 | ||||||||||||||||||||||||||||||
| 보조 접점 | EKM1-OF | ||||||||||||||||||||||||||||||
| 경보접점 분로 개방 |
EKM1-FB EKM1-MX |
||||||||||||||||||||||||||||||
| 헐렁헐렁한 각 0' |
I△n>0.01A 0.35I△n≤I△≤1.4I△n |
I△n≤0.01A 0.35I△n≤I△≤2I△n |
|||||||||||||||||||||||||||||
| 90' | 0.25I△n≤I△≤1.4I△n | 0.25I△n≤I△≤2I△n | |||||||||||||||||||||||||||||
| 135' | 0.11I△n≤I△≤1.4I△n | 0.11I△n≤I△≤2I△n | |||||||||||||||||||||||||||||
인증 :TUV
|
|
