| 브랜드 이름: | ANS |
| 모델 번호: | ANS-RCD-63A |
| MOQ: | 1PC |
| 가격: | USD |
| 포장에 대한 세부 사항: | 표준 수출 패키지 |
| 지불 조건: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |

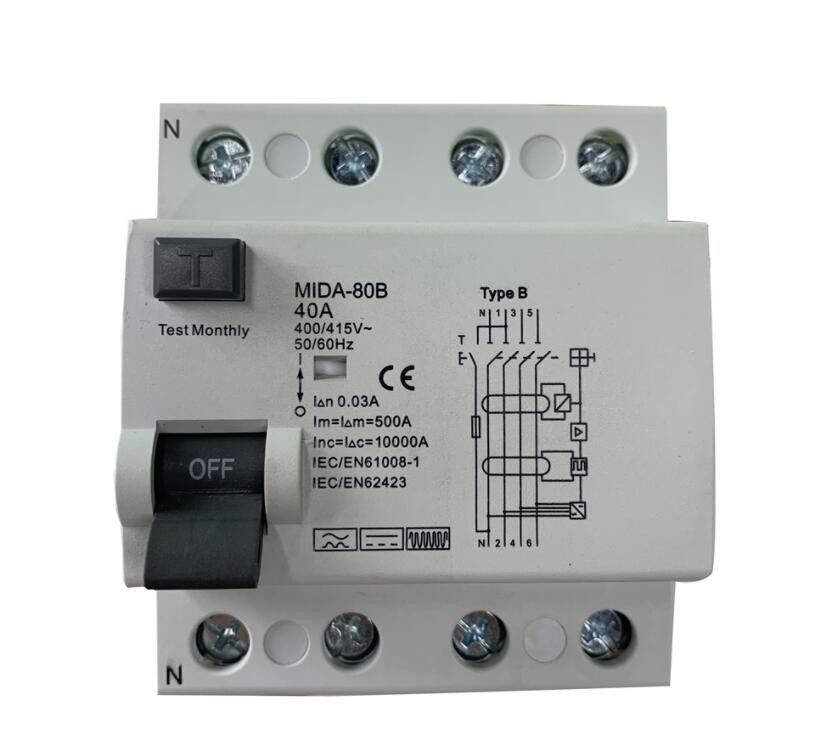

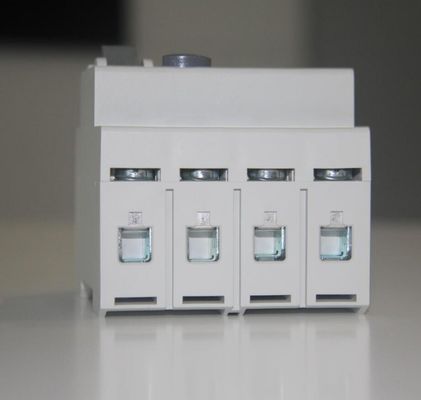

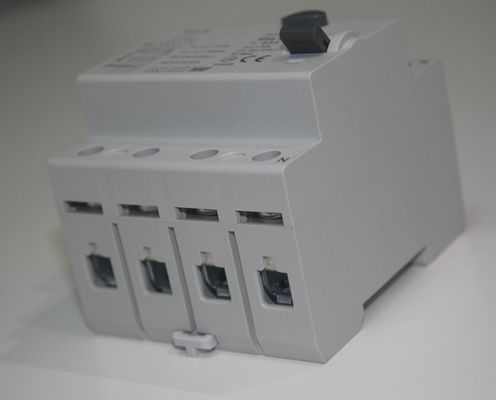

40A 4 막대기 30mA B형 행동 양식 10KA 잔류전류 RCD 회로 차단기
잔류 전류 디바이스 (RCDs)는 안전 개폐 장치입니다. 그들은 보호에게 안전성을 제공하도록 설계됩니다 ;
상술
| 유형 (느껴진 어스 누설의 웨이프 폼) | 비 타입 RCCB |
| 안에 경향을 평가했습니다 |
63A
|
| 막대기 | 4P |
| 정격 전압 우에 |
2P 240V~,4P 415V~
|
| 절연 전압 Ui | 500V |
| 정격 주파수 | 50/60Hz |
| 평가된 나머지 작동 경향(I n) | 30mA |
| 평가된 나머지 제작과 차단 용량 (I m) |
500A(In≤40A), 10In(In>40A)
|
| 단락 전류 Inc= I Ｃ | 10000A |
| SCPD는 녹습니다 | 10000 |
| I 엔 하에 브레이크 시간 | ≤0.1s |
| 평가된 충동 내성 전압(1.5/50) 우임피 | 4000V |
| ind에 있는 유전 시험 전압.Freq. 1 분 동안 | 2.5kV |
| 전기적 수명 | 2,000이지 사이클 |
| 기계 수명 | 4,000이지 사이클 |
설치
| 접촉 위치 지표 | 예 |
| 보호 급 | IP20 |
| 대기 온도 (매일 average≤35' Ｃ로) | -5' C~+40' Ｃ |
| 저장 온도 | -25' C~+70' Ｃ |
| 단말 접속 타입 | 케이블 / 핀형 버스바 / 유자형 버스바 |
| 케이블을 위한 단말기 크기 위 / 바닥 | 35mm2 18-3AWG |
| 버스바를 위한 단말기 크기 위 / 바닥 | 35mm2 18-3AWG |
| 조임 토크 | 2.5Nm 22In 파운드 |
| 장착 | 빠른 속도 장치에 의한 딘 레일 EN60715(35mm)에 |
| 연결 |
양쪽 방향에서 전원 공급기
|
전류 범위를 작동시키기
|
트리핑
|
헐렁헐렁한 각
|
I△n>0.01A
|
I△n≤0.01A
|
|
경향
|
0'
|
0.35I△n≤I△≤1.4I△n
|
0.35I△n≤I△≤2I△n
|
|
범위
|
90'
|
0.25I△n≤I△≤1.4I△n
|
0.25I△n≤I△≤2I△n
|
|
135'
|
0.11I△n≤I△≤1.4I△n
|
0.11I△n≤I△≤2I△n
|
| 발견할 수 있는 웨이프 폼 | 민감한 직류를 고동치기 | 과전류 증명 |
| 비는 분류됩니다 갑자기 적용되거나 천천히 증가하든지 아니든지, 트리핑은 사인 곡선 AC 잔류전류 펄스용 DC 잔류전류, 직접적 잔류전류를 고동치는 1000Hz에 달하는 나머지 정현파 전류를 교체하는 것을 위해 그리고 매끄러운 직접적 잔류전류를 위해 보증됩니다. |
그들은 전원 주파수의 한번 기간 이내에 0 또는 거의 0에 도달하는 AC과 풀세이팅 DC 누전에 반응합니다. |
RCCB의 서지 용량. 최고 250A까지 상승 전류 값으로 표준화된 8/20 υs 과전류 파도 acc.to VDE 0432 파트 2에 작동하지 않기. |
알씨즈 위의 DC 나머지 누전의 효과가 무엇입니까?
그것은 접지 고장 루프 임피던스 테스터들의 약간의 구모델들에 대해 생각할 가치가 있을지도 모르며, 그것이 RCD가 무심코 작동하게 할 수 있습니다. 이것을 방지하기 위해, 일종의 접지 고장 루프 임피던스 테스터들은 DC 경향을 AC 테스트 전류에 부과했습니다. 이 DC 전류는 시험 조건 하에 그것이 작동하는 것을 예방하여 RCD의 자심을 포화시켰습니다.
설비가 예를 들어 나머지 DC의 요소를 생산한 곳에서 다변속도 드라이브는 전기적 설치에 연결됩니다, 직류 성분이 자심을 포화시키고 효과적으로 눈멀게 할 수 있거나, RCD를 잠급니다. 이것은 '눈이 부신' 것으로 알려지고, RCD가 작동하는 것을 예방하거나 위험 상황의 결과가 되는 민감도를 감소시킬 수 있습니다.
애플리케이션
공사장
농업이고 원예학 전제
한정된 이동과 도체인 위치
캐러밴과 야영 공원들
전시회는 나타나고, 서 있습니다
옥외등
마리나
의학 위치
태양광 발전 시스템 전원 공급
이동하기 쉽거나 수송 가능 단위
설치를 고발하는 전기 차량
구조, 오락 장치를 위한 임시 안치와 박람회, 놀이공원들과 서커스에 있는 부스 . 그리고
바닥과 천정 난방 시스템.
인증 :TUV
|
|
